Unitat final compacta compatible amb EF

Detalls del producte

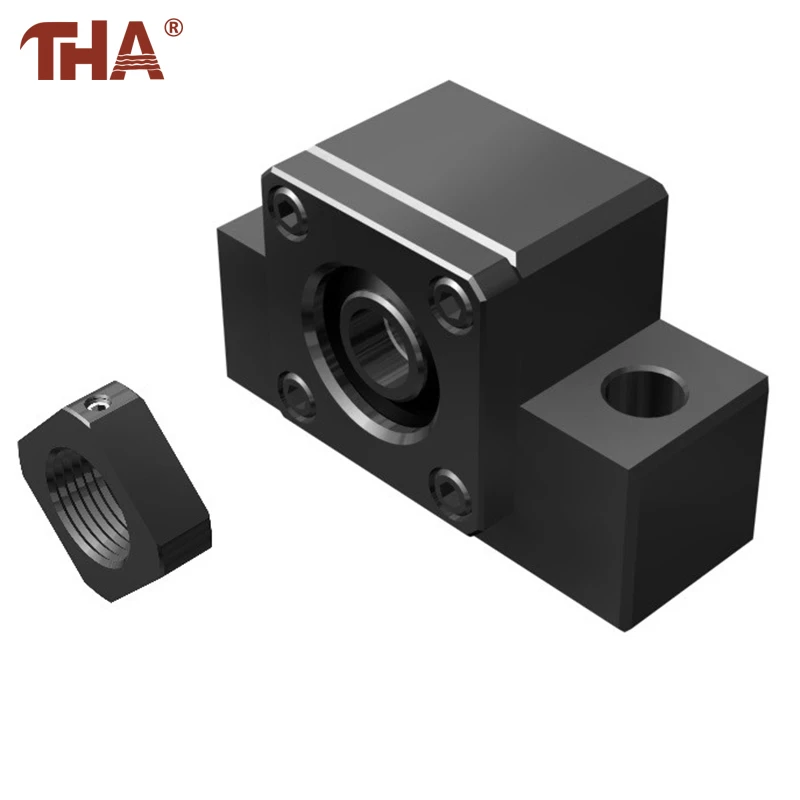

Aquest URL és per aSèrie EF, tot i que el títol de la pàgina actual i la imatge principal estan incorrectament etiquetats EK. Les dues sèries pertanyen a la mateixa família de suport compacte però realitzen treballs diferents: EK és el costat fix, mentre que EF suporta l'extrem oposat.



Una unitat EF utilitza un coixinet radial dins d'una carcassa compacta-muntada a la base. El coixinet suporta el diari final mecanitzat mentre gira el cargol. A diferència de la unitat lateral fixa-EK, EF no utilitza la disposició de contacte angular-precarregada responsable de localitzar l'eix axialment.



La gamma publicada inclou EF6, EF8, EF10, EF12, EF15 i EF20. Aquests números són codis de mida d'unitat-admesos. La compatibilitat s'ha de comprovar amb el torn-extrem de l'eix, la posició-de la ranura de retenció, l'alçada del centre de la carcassa i les dimensions de muntatge.



Descripció del producte

En una instal·lació EK i EF, el cargol es troba a l'extrem EK. La unitat EF admet l'altre diari i ajuda a mantenir l'eix en l'eix de rotació previst. Mantenir aquests dos rols separats evita que el costat de suport s'especifiqui incorrectament com a extrem fix-d'empenta.



El dibuix d'extrem-suportat ha d'identificar el diàmetre del muñón, la posició de l'espatlla, la longitud del coixinet i la-ranura de l'anell de retenció. Aquestes dimensions han d'adaptar-se al model EF seleccionat. No n'hi ha prou amb fer coincidir només la mida de la carcassa externa.



Munteu primer el costat fix EK i establiu la posició del cargol. Aleshores, la carcassa EF es pot alinear amb el diari suportat abans que els seus cargols de base estiguin completament ajustats. S'ha de situar pla a la superfície de la màquina sense estirar el cargol de costat.



Per a treballs de substitució, proporcioneu el model EF complet i les mesures de l'extrem de l'eix suportat. Si el cargol de boles i els dos suports es demanen junts, envieu dibuixos per als extrems EK i EF per separat.



Construïm dibuixos del client sota OEM/ODM i acceptem comandes tan petites com una sola peça per a mides estàndard.



Informació del producte

Lateral compatible amb EF	Lateral fix EK a joc	Funció Sèrie
EF6	EK6	Final suportat
EF8	EK8	Final suportat
EF10	EK10	Final suportat
EF12	EK12	Final suportat
EF15	EK15	Final suportat
EF20	EK20	Final suportat



Article de producte	Especificació
Sèrie de productes	EF
Posició d'instal·lació	Cara suportada del cargol de boles
Estil d'habitatge	Bloc compacte-muntat a la base
Tipus de rodament	Coixinet de suport radial
Ubicació de l'eix	Establit pel costat fix EK corresponent
Retenció	Admet-diari final i arranjament de-timbre de retenció
Gamma de models	EF6 a EF20
Base de selecció	Diàmetre del diàmetre de la ranura posició central alçada i dimensions de muntatge
Sèrie coincident	EK unitat d'extrem fix-
Àmbit de comanda	Només unitat EF tret que s'especifiqui un parell EK i EF





Preguntes freqüents

P: EF és un suport fix-final?
R: No. EF és el costat compatible. EK és el costat fix d'aquesta família d'unitats-de suport compactes.

P: L'EF conté un coixinet de contacte angular de 45-graus?
R: No. Aquesta descripció pertany a la disposició-del costat fix i no s'ha d'utilitzar per a l'extrem compatible amb EF.

P: L'EF12 pot substituir l'EK12?
R: No. Les seves disposicions de coixinets interns i les funcions d'extrem-eix són diferents.

P: L'EF10 s'adapta a tots els cargols de boles amb un eix de 10 mm?
R: No automàticament. El registre final admès-mecanitzat i les dimensions EF10 han de correspondre.

P: Es poden subministrar EK i EF amb un cargol de boles mecanitzat?
A: Sí. Els dos perfils extrems s'han d'incloure al dibuix de producció aprovat.
