Parell de suport amb brides FK6 FF6

Detalls del producte

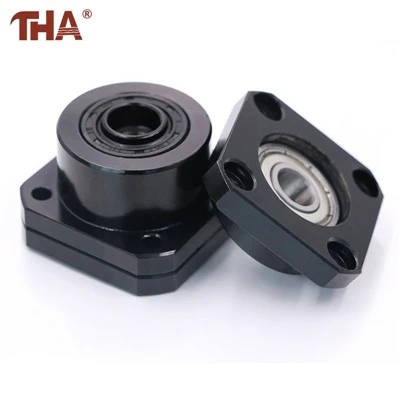

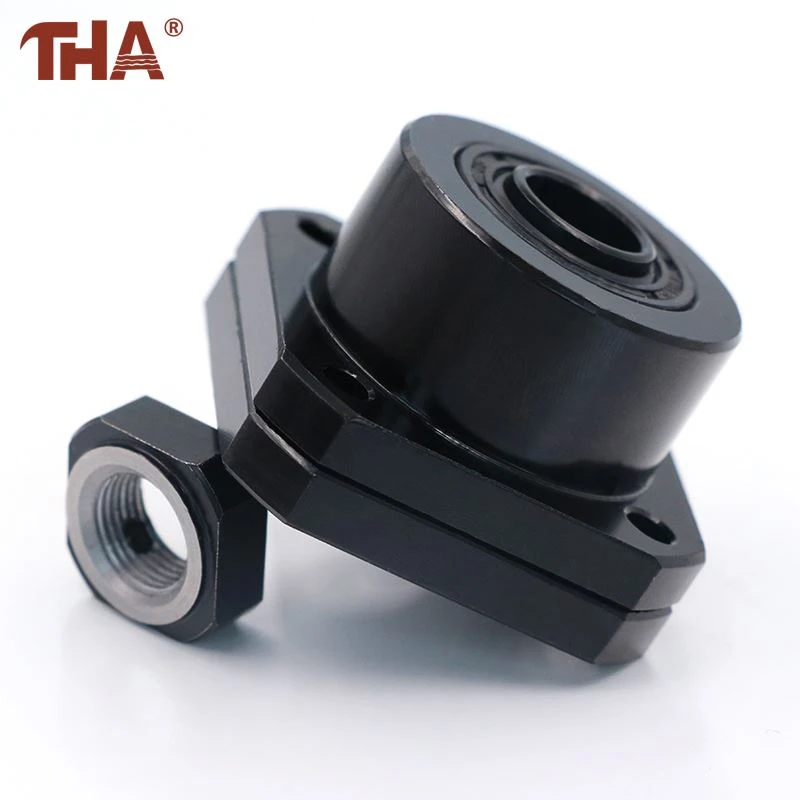

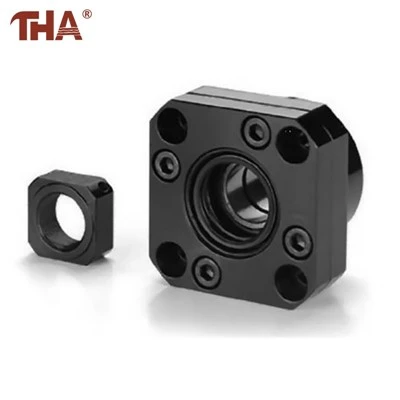

FK6 pertany a l'extrem conduït. La seva carcassa circular entra per l'obertura preparada de la placa final, mentre que la brida estableix la cara de muntatge. La contrafeta roscada separada que es mostra a la imatge del producte assegura la secció mecanitzada corresponent del cargol.



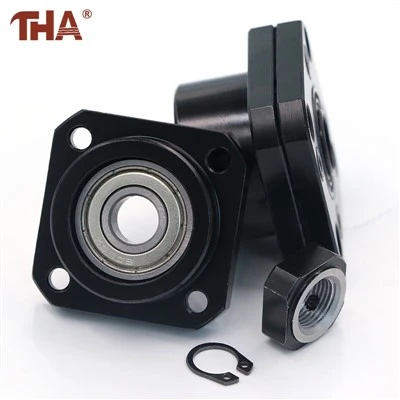

FF6 s'utilitza a l'extrem. Sosté el diari de suport a prop de l'eix de rotació previst, però deixa el posicionament axial al conjunt FK6. Per tant, les dues unitats comparteixen la mateixa mida nominal sense ser idèntiques internament.



Aquesta disposició de brida és útil quan el suport ha d'encaixar a l'extrem d'un mecanisme de posicionament o corredissa compacte. Es necessita espai darrere de la placa FK6 per a l'extensió del cargol, l'acoblament i la connexió del motor.



Descripció del producte

Mecanitza les dues plaques d'extrem a partir dels dibuixos de la unitat de suport-en lloc de mesurar només la brida exterior. El diàmetre d'ubicació, les posicions dels-forats de muntatge i l'espai lliure posterior disponible afecten si les unitats poden col·locar-se correctament.



Durant el muntatge, completeu primer el costat FK6 i establiu la posició del cargol amb l'espatlla i la femella de bloqueig. Alineeu la placa final FF6 després. Si el cargol es fa més difícil de girar només després d'estrenyir els elements de fixació FF6, afluixeu aquesta placa i comproveu-ne el forat de localització i la posició central.



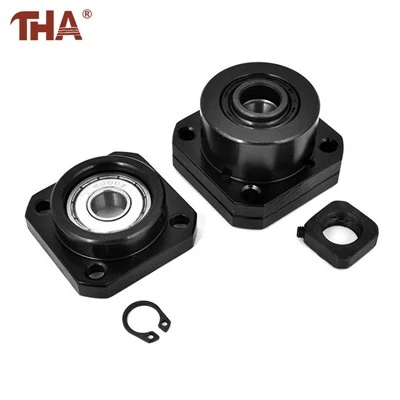

FK6 i FF6 s'han de demanar com a models separats, fins i tot quan es requereixen com un parell. Confirmeu si la cotització inclou les dues unitats, la femella i qualsevol maquinari de retenció que es mostri a la configuració seleccionada.

Informació del producte

Element d'aparellament	Especificació
Unitat final-fixada	FK6
-Unitat final compatible	FF6
Format d'instal·lació	Carcassa-de brida muntada a la cara
Funció de rodament FK6	Localització axial i suport d'empenta
FK6 Retenció	Extrem de l'eix mecanitzat amb contrafeta
Funció de rodament FF6	Suport radial al diari oposat
Interfície màquina	Forats de localització de plaques-extrems preparats
Muntatge adequat	Cargol de boles compacte
Referència de selecció	Els dibuixos de suport i els dos perfils-extrems d'eix





PMF

FK6 i FF6 són el mateix component?

El núm. FK6 estableix l'extrem fix del cargol, mentre que FF6 porta el torn de suport oposat.

Per què utilitzar un suport de brida en lloc d'una unitat de pedestal?

La brida es pot situar directament en una placa final de màquina, que s'adapta a muntatges sense una superfície horitzontal adequada per a una carcassa de pedestal.

El número 6 proporciona totes les dimensions de mecanitzat necessàries?

No. Identifica la mida del suport. Els dibuixos FK6 i FF6 complets encara són necessaris per als extrems de l'eix i les plaques de muntatge.

On està instal·lat l'acoblament?

L'acoblament s'instal·la més enllà de l'extrem fix FK6, entre l'extensió del cargol de boles i l'eix del motor.

Les dues unitats es poden subministrar amb extrems de cargol mecanitzats?

Sí. Els dos perfils-extrems de l'eix s'han de mostrar per separat al dibuix aprovat.
