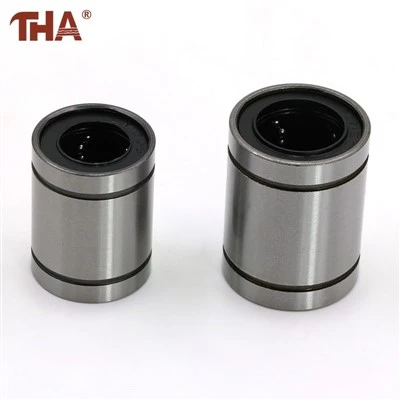

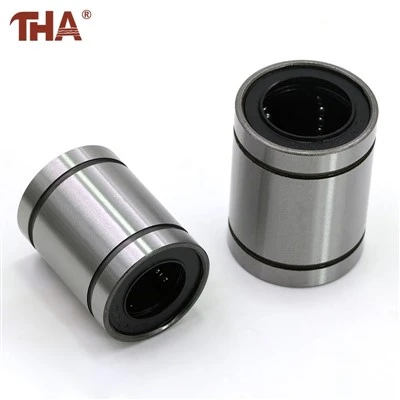

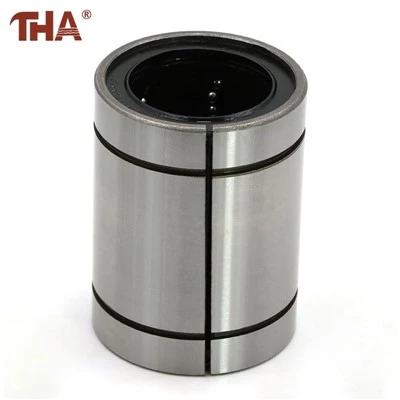

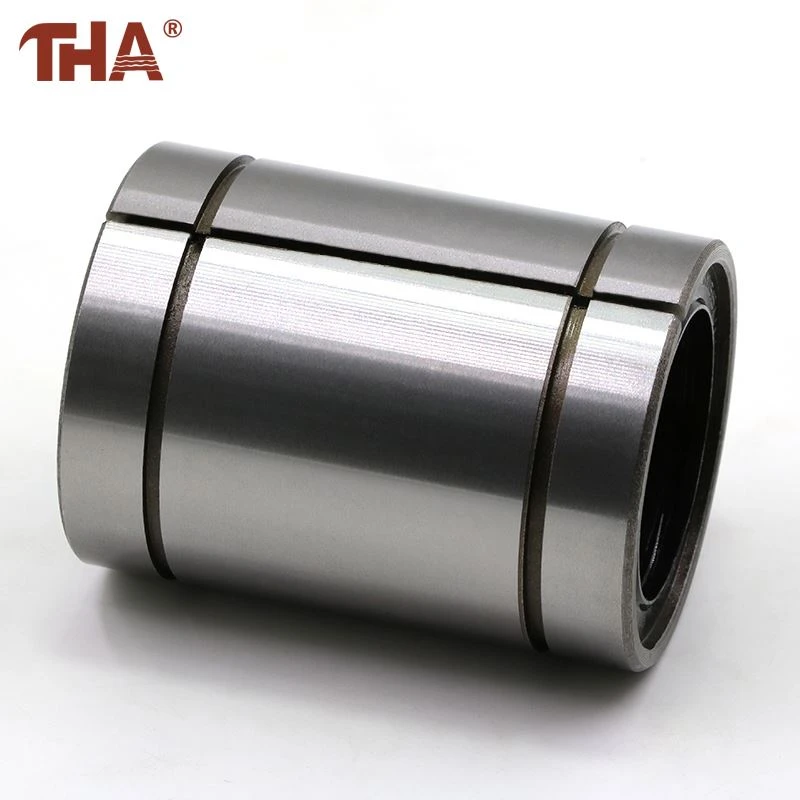

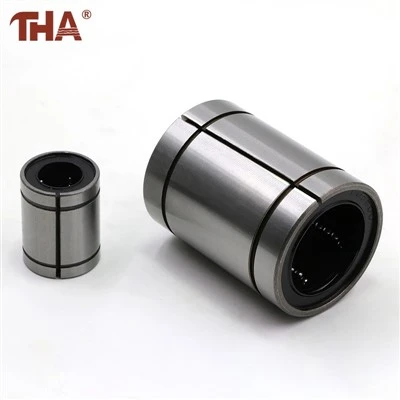

Casquit d'eix segellat compacte LM12UU

Detalls del producte

Aquest coixinet no està connectat amb cargols. Desapareix en un forat de la carcassa mecanitzat, on la seva carcassa exterior es manté mentre l'eix de 12 mm passa pel centre. Aquesta disposició és útil en equips compactes perquè el component circumdant es converteix en la carcassa del coixinet.

Quatre camins de boles circulants comparteixen la càrrega radial. Les boles que porten càrrega roden contra l'eix; les boles restants viatgen de tornada pels passatges de retorn sense càrrega. Com que l'eix forma part d'aquest sistema de contacte, la seva condició superficial és tan important com el coixinet.

LM12UU té un cos completament tancat. Funciona amb eixos recolzats als seus extrems o en posicions fora del recorregut del coixinet. No pot passar per sobre d'un rail de suport d'alumini situat directament sota l'eix.

Descripció del producte

La majoria dels problemes d'instal·lació amb aquest coixinet no comencen dins del coixinet. Comencen amb les parts que l'envolten. Un forat de la carcassa massa ajustat pot comprimir la carcassa. Dos eixos muntats lleugerament fora de paral·lel poden fer que un carro circuli lliurement per un extrem i s'enganxi a l'altre. Un eix danyat pot alterar repetidament la mateixa secció dels circuits de boles.

Per aquest motiu, el coixinet s'ha d'avaluar com a part de la disposició de guia completa. Col·loqueu-lo a la carcassa sense deformar la carcassa, alineeu els eixos abans de bloquejar el carro i comproveu a mà tota la carrera. La resistència s'ha de mantenir raonablement fins i tot d'un extrem a l'altre del viatge.

LM12UU mesura 21 mm a l'exterior i 30 mm d'extrem a extrem. Els seus dos segells proporcionen una neteja lleugera a les entrades de l'eix. El catàleg especifica 510 N dinàmics i 784 N estàtics, encara que aquests valors no tenen en compte la mala alineació, la càrrega de xoc o una càrrega en voladís que actuï lluny del centre del coixinet.

Informació del producte

Preguntes freqüents

1. Per què un nou LM12UU pot sentir-se ajustat immediatament després del muntatge?
Les causes probables són un forat de la carcassa de mida inferior, un eix que entra fora del centre-o un paral·lelisme deficient entre dos eixos de guia. Comproveu el conjunt circumdant abans de suposar que el coixinet és defectuós.

2. Aquest model es pot moure per un rail-suportat d'alumini?
No. El seu cos tanca completament l'eix. Utilitzeu un coixinet obert quan hi ha un rail de suport continu sota el recorregut.

3. És suficient una vareta d'acer polida de 12 mm?
El diàmetre nominal només és insuficient. L'eix també necessita la duresa, la rodonesa i l'acabat superficial necessaris per a un coixinet de boles lineal.

4. El producte inclou la carcassa del carro?
El número LM12UU es refereix al coixinet cilíndric tret que la cotització inclogui una carcassa per separat.

5. Quina és la finalitat pràctica dels dos segells?
Netegen les entrades de l'eix i ajuden a retenir el lubricant. Encara es necessiten cobertes addicionals al voltant d'encenalls de tall, pols abrasiu o líquids.

6. Quina informació es necessita per fer coincidir els components del voltant?
Proporcioneu el model LM12UU, la quantitat, l'especificació de l'eix i el dibuix del carro o de la carcassa.

7. Es poden produir la carcassa i les peces relacionades a partir d'aquest dibuix?
Construïm dibuixos del client sota OEM/ODM i acceptem comandes tan petites com una sola peça per a mides estàndard.

Sobre Nosaltres

Lishui Guangyuan Industry & Trade Co., Ltd. subministra coixinets lineals juntament amb eixos i components d'instal·lació coincidents. Els dibuixos complets del carro es poden comprovar abans de la producció, de manera que el forat del coixinet, l'eix i l'espai de viatge disponible coincideixen.
